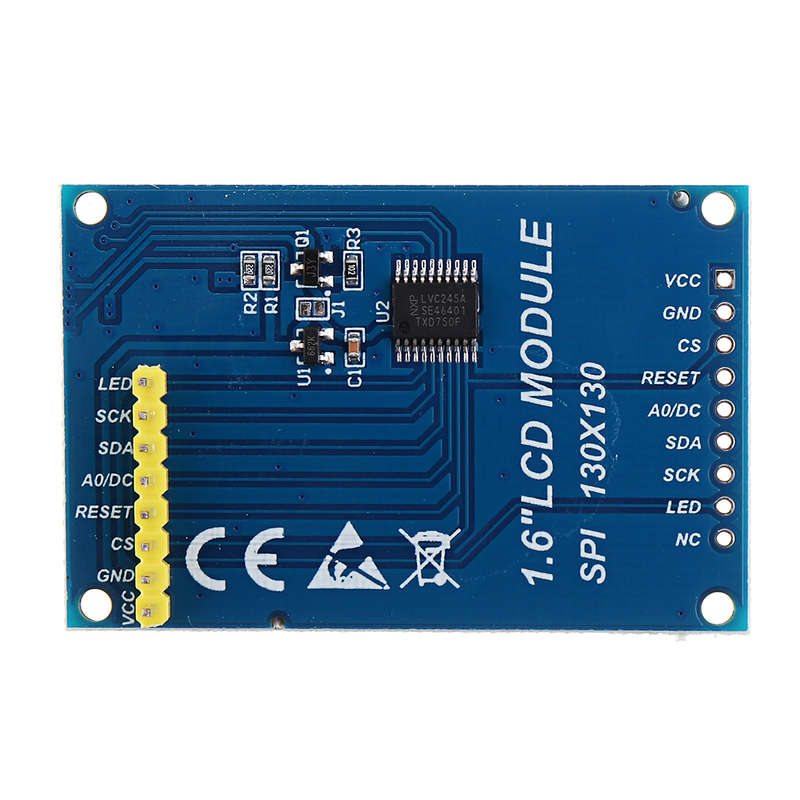

Number | Pin | Meaning |
1 | GND | LCDpowersupply(ground) |
2 | VCC | LCDpowersupply(positive)3.3V/5V |
3 | CS | LCDchipselectsignal |
4 | RESET | LCDresetsignal |
5 | A0/DC | LCDregister/dataselectionsignal |
6 | SDA | SPIbusdatasignal |
7 | SCK | SPIbusclocksignal |
8 | LED | Backlightcontrolsignal(highlevellighting,ifyoudonotneedcontrol,pleaseconnect3.3V) |
